系統特色
ARM0內核+豐富模擬外設資源，構成信號鏈MCU

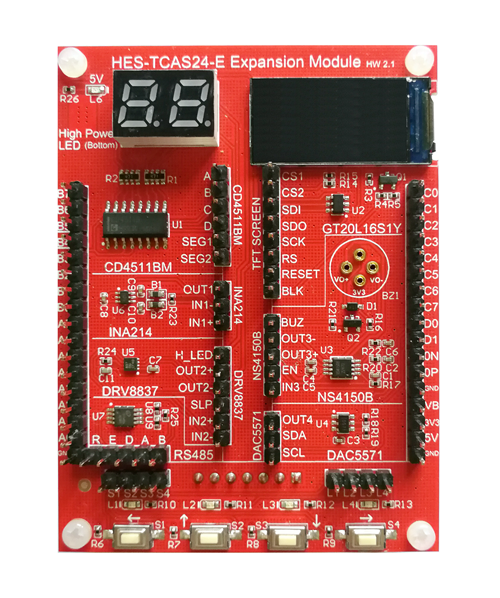

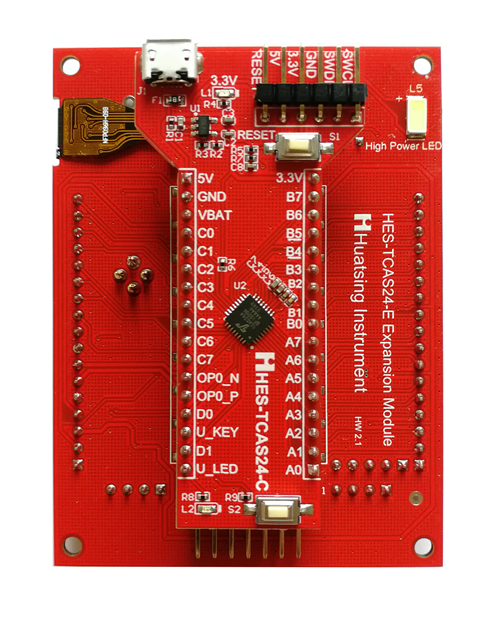

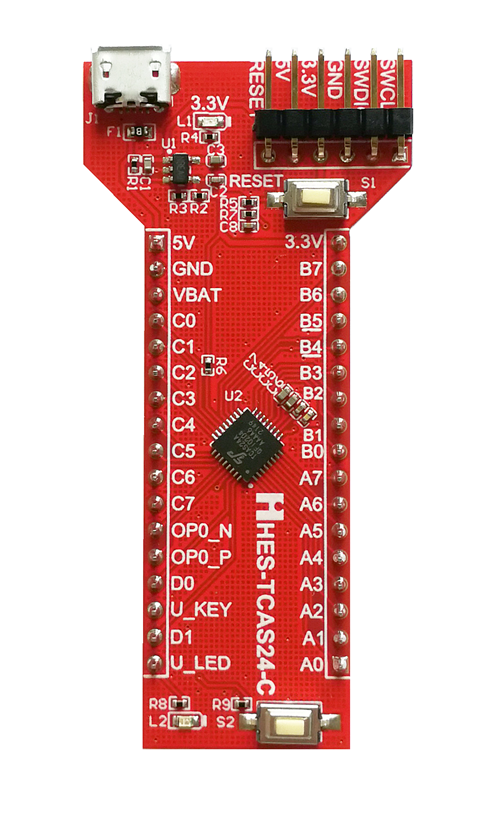

HES-TCAS24-Kit信號鏈MCU實驗套件以上海泰矽微電子有限公司的TCAS24A信號鏈MCU芯片為核心CPU，由核心板HES-TCAS24-C（簡稱C板）與擴展板HES-TCAS24-E（簡稱E板）兩個模塊構成。TCAS24A信號鏈微控制器是國內研發制造，具有自主知識產權的基于32位ARM Cortex-M0內核及豐富模擬外設及數字外設資源的高新能信號鏈SoC芯片。該套件不但可以完成MCU、數字電路、模擬電路等實驗項目，還可以配合DCLK-1000/2000、HA-EDA01等實驗套件使用，拓展實驗領域。同時HES-TCAS24-Kit套件小巧靈活、功能強大，適合學生在宿舍或家中進行一些科技創新、電設比賽使用。
l ARM Cotex-M0處理器@32MHz，64KB Flash/8KB SRAM，26個GPIO；
l 1個14-bit高速SARADC，1個12-bit VDAC（電壓型），2個6-bit IDAC（電流型）；
l 1個高性能跨阻放大器，2個獨立多功能運放（可單獨，也可級聯使用），2個比較器；
l 豐富的數字外設：4個UART，2個SPI，2個I2C，7個Timer(PWM)，1個RTC，DMA；
l 低功耗：μA級平均工作電流，Deep Sleep模式小于1μA；
l 擴展資源：BCD碼譯碼器，電流檢測，集成H橋驅動，RS485，DAC，D類功放，漢字字庫，彩色TFT屏幕，高亮LED，用戶LED，用戶按鍵……（見下表）
HES-TCAS24-Kit 模塊及實驗項目 | |||
模 塊 | MCU資源 | 實驗項目 | 知識點 |
集成H橋驅動芯片 DRV8837 | PWM | l 高功率LED驅動 l 電機驅動 | l H橋原理與應用 l PWM |
電流檢測芯片 INA214 | ADC | l 電流計/功率計 l 高亮LED閉環控制 | l 電流檢測 l ADC原理 |
BCD碼譯碼顯示芯片 CD4511BM | GPIO | l 數碼管顯示 | l BCD碼譯碼顯示 |
DAC芯片 DAC5571 | I2C總線 | l 信號發生器 l 音頻播放 | l DAC l I2C原理 |
D類功率放大器 NS4150B | GPIO | l 音頻播放實驗 l 信號功率放大 l BTL輸出實驗 | l 功率放大器分類 l D類功放特性 l BTL輸出特性分析 |
漢字字庫 GT20L16S1Y | I2C總線 | l 漢字顯示 | l 硬件漢字字庫工作原理 |
RS485芯片 SIT3485EUA | GPIO | l RS485通信實驗 | l RS485工作原理 |
TFT屏幕 | I2C總線 | l 屏幕顯示實驗 | l LCD屏幕工作原理 l I2C原理 |
用戶按鍵/LED | GPIO | l 按鍵實驗 l LED實驗 | l GPIO |

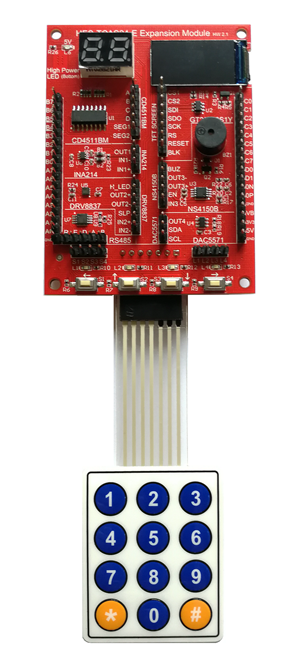

矩陣鍵盤 | GPIO | l 矩陣鍵盤實驗 l 數碼管顯示 | l GPIO |
